同惠TH2829A 高精密LCR数字电桥

主页 > 产品中心 > 元件测试仪器 > >

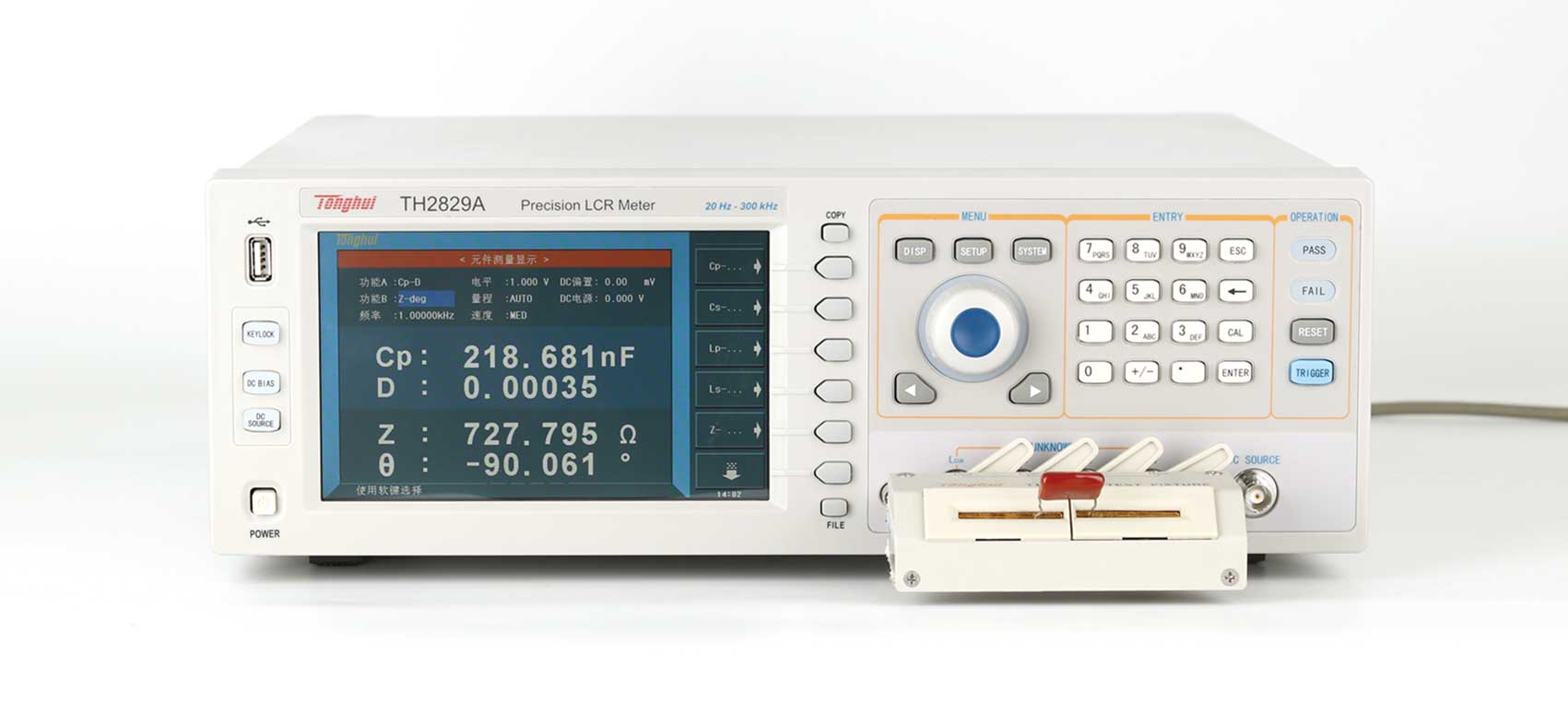

同惠TH2829A 高精密LCR数字电桥

同惠TH2829A 高精密LCR数字电桥

技术参数 型号 TH2929A TH2829C 显示器 800RGB480 7寸TFT LCD显示器 测试信号 频率 20Hz300kHz 20Hz1MHz 最小分辨率 1mHz，5位频率输入 准确度 0.01% AC电平 测试信号电压范围 5mV10Vrms 电压最小分辨率 100V，3位输入 准确度 ALC ON 10% x设定电压+ 2mV ALC OFF 6% x设定电压+ 2mV 测试信号电流范围 50A100mA 电流最小分辨率 1A，3位输入 准确度 ALC ON 10% x设定电流+ 20A ALC OFF 6% x设定电压+ 20A DC偏置电压源 电压/电流范

产品详情主要特点应用领域选型指南资料下载


  • 技术参数
  • 型号 TH2929A TH2829C
    显示器 800×RGB×480 7寸TFT LCD显示器
    测试信号 频率 20Hz—300kHz 20Hz—1MHz
    最小分辨率 1mHz，5位频率输入
    准确度 0.01%
    AC 电平 测试信号电压范围 5mV—10Vrms
    电压最小分辨率 100μV，3位输入
    准确度 ALC ON 10% x设定电压 + 2mV
    ALC OFF 6% x设定电压 + 2mV
    测试信号电流范围 50μA—100mA
    电流最小分辨率 1μA，3位输入
    准确度 ALC ON 10% x设定电流 + 20μA
    ALC OFF 6% x设定电压 + 20μA
    DC 偏置电压源 电压 / 电流范围 0V— ±10V / 0mA—±100mA
    分辨率 0.5mV / 5μA
    电压准确度 1% x设定电压 + 5mV
    ISO ON 用于电感、变压器加偏置测试
    AC源内阻 ISO ON 100Ω
    ISO OFF 30Ω、50Ω、100Ω可选
    DCR源内阻 30Ω、50Ω、100Ω可选
    DC 电压源 电压 / 电流范围 0V— ±10V / 0mA—±50mA
    分辨率 1mV
    电压准确度 1% x设定电压 + 5mV
    输出电阻 100Ω
    LCR测试参数 |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
    测试页面参数显示 两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析
    基本测量准确度 LCR测试参数 0.05%
    校准条件 预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；
    清“0”：OPEN、SHORT后；测试电缆长度：0 m
    测量时间(≥10 kHz) 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间
    LCR参数显示范围 | Z | , R , X, DCR 0.00001Ω — 99.9999MΩ
    |Y|, G, B 0.00001μs — 99.9999s
    C 0.00001pF — 9.99999F
    L 0.00001μH — 99.9999kH
    D 0.00001 — 9.99999
    Q 0.00001 — 99999.9
    θ (DEG) -179.999o — 179.999o
    θ (RAD) -3.14159 — 3.14159
    Δ% -999.999% — 999.999%
    等效电路 串联, 并联
    量程方式 自动, 保持
    触发方式 内部, 手动, 外部, 总线
    平均次数 1－256
    校准功能 开路, 短路全频、点频校准，负载校准
    数学运算 直读, ΔABS, Δ%
    延时时间设定 0 -- 999, 最小分辨率100us

    比较器功能
         		 10档分选，BIN1～BIN9、NG、AUX
    档计数功能
    PASS、FAIL前面板LED显示
    列表扫描 ·最多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、
    独立DC源 电压进行列表扫描测试。每扫描点可 单独分选
    图形分析 ·可对频率、AC电平、DC偏置等进行  图形扫描分析。
    ·设定扫描起始点、终止点，每次扫描点数。
    ·显示最大值、最小值，读取选择的  任意扫描点值。
    ·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。
    内部非易失性存储器 100组LCRZ仪器设定文件记忆
    外部USB存储器 GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储
    接口 1A偏流源 可内部安装1A直流偏置电流源（选件）
    I/O接口 HANDLER，从仪器后面板输出
    串行通讯接口 USB、RS232C
    并行通讯接口 GPIB接口（选件）
    网络接口 LAN
    存储器接口 USB HOST（前面板）
    通用技术参数
    工作温度, 湿度 0℃－40℃, ≤ 90%RH
    电源要求 电压 99V－121V，198V－242V AC
    频率 47Hz－63Hz
    功耗 最大80VA
    体积(W×H×D) 400mm × 132mm × 385mm
    重量 约13 kg

相关产品

应用

■ 无源元件:

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件:

    LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:

    铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

品牌 名称 型号 主要参数
同惠 数字电桥 TH2817B+ 测试频率50Hz~100KHz,精度0.1%,分辨率10频点
同惠 数字电桥 TH2830 测试频率50Hz~100KHz,精度0.05%，分辨率201频点
同惠 数字电桥 TH2832 测试频率20Hz~200KHz,精度0.05%，分辨率201频点
同惠 数字电桥 TH2827A 测试频率20Hz~300KHz,精度0.05%，分辨率10mHz
同惠 数字电桥 TH2829A 测试频率20Hz~300KHz,精度0.05%，分辨率1mHz
同惠 数字电桥 TH2829C 测试频率20Hz~1MHz,精度0.05%，分辨率1mHz
同惠 数字电桥 TH2840A 测试频率20Hz~500kHz,精度0.01%，分辨率0.1mHz
同惠 数字电桥 TH2840B 测试频率20Hz~2MHz,精度0.01%，分辨率1mHz
