简要说明

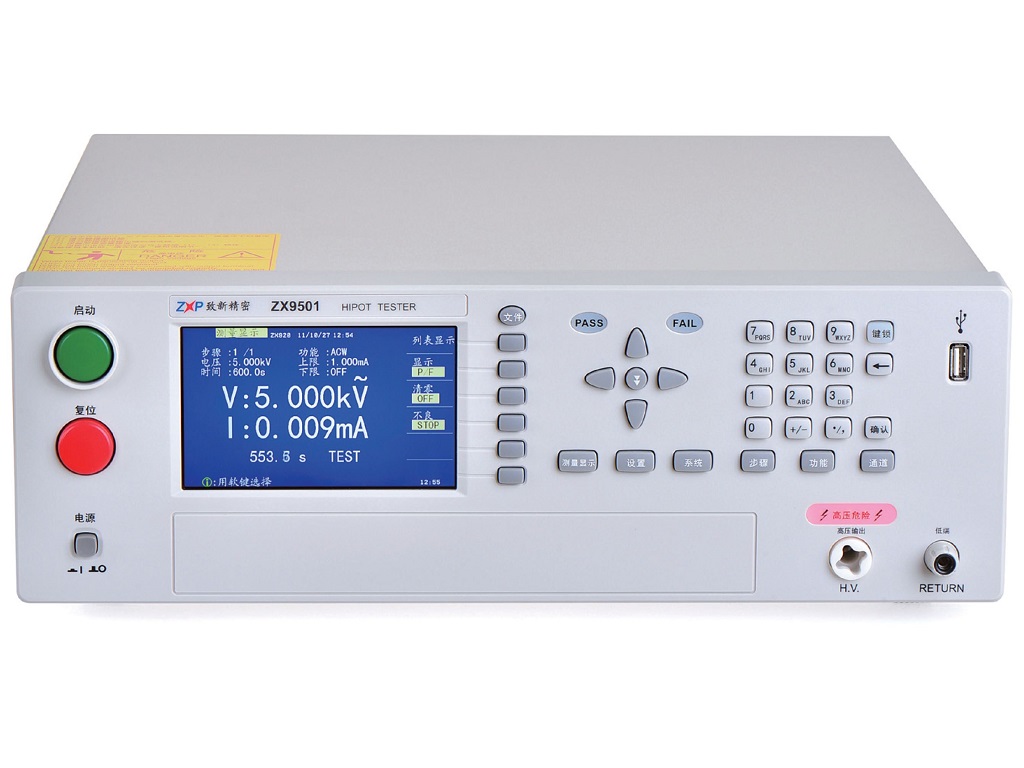

常州市致新精密电子有限公司的新一代ZX9501系列耐压测试仪采用800*480彩色液晶显示屏，同时搭载主流高性能的32位ARM处 理器，其输出电压的大小、输出电压的上升、下降时间、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能。

ZX9501绝缘耐压测试仪可广泛应用于电子元器件、家用电器、变压器、仪器仪表、照明电器、电动工具、电热器计算机、信息类整机的安规综合测试仪。该系列仪器配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB（选件），可方便地与PC进行数据通讯和远程控制，以组建自动测试系统。



特色功能

■具有众多适用功能的仪器前面板

●多通道指示灯：指示每个通道当前定义为高压输出端(此时红灯亮)还是低端(此时绿灯亮)。

●常用功能快捷键：按对应的快捷键，直接跳转到对应 内容的编辑处，提高编程效率。

●U盘接口：众多产品设置文件，想存就存。

●PLC接口：栅栏式接线端子，实现与PLC的快速连接

●HANDLER接口：输出PASS、FAIL信号， START、RESET信号输入

●CONT CHECK接口：接地检测端口，检测被测件是否良好接地

●CYLINDER接口：电磁阀接口，提供24V电源，可直接用来驱动电磁阀

●丰富的通讯接口：RS232C，USB DEVICE，GPIB（选件） (可选),SCANNER(可选)。

专业的量测技术

电弧侦测技术

电弧是一个物理现象，常州致新精密电子经过大量的统计和客户统计数据的反馈，将此物理现象进行了量化，使之成为可以量测的物理量。一般高阻抗电弧与电晕产生的高频脉冲，其频率在30kHz 与1MHz之间的范围内变动，而且持续的时间可能很短。这些脉冲常常持续不足10μs，常规的电流检测电路是无法检测这些脉冲的。常州致新精密电子的耐压仪中有一个专门的电弧侦测电路(如图所示)，它通过一个10kHz以上频率响应的高通滤波器将大于10kHz以上的高频脉冲信号输入一比较器，然后和仪器内部的一个电弧灵敏度调节器所产生的资料作比对，以判断所测产品是否能通过设定的电弧等级 (或电弧电流值)。

防电墙技术

常州致新ZX9501系列耐压机具有GFI防电墙功能来保护测试人员(原理如图所示)。在突发人体感电的情形下，GFI能立即切断仪器的电压输出，保护操作员不受电气伤害。GFI功能侦测从地端(Earth GND)流回的电流iH与低端电流iL，比较后若大于0.5mA，则会立即切断高压输出。

列表扫描显示
