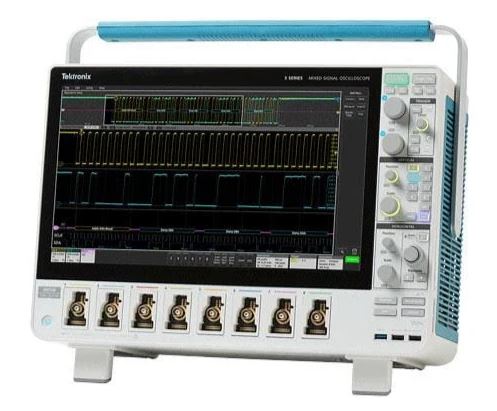

5 系列 MSO 混合信号示波器 5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel 输入通道，能够应对当前以及未来最严苛的应用挑战。它为性能、分析和整体用户体验设立了新的标准。 不仅仅采用新显示器和用户界面， 更是新标准。 配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支
5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来最严苛的应用挑战。它为性能、分析和整体用户体验设立了新的标准。
配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。
提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号，只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者，并为每个域提供独立的采集控制。
12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。
性能
数字输入
操作系统
信号发生器
高级分析
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 |
|---|---|---|---|---|---|---|
| MSO54 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 4 | 可达 32 条（可选） |
1 条（可选） |
| MSO56 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 6 | 可达 48 条（可选） |
1 条（可选） |
| MSO58 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 8 | 可达 64 条（可选） |
1 条（可选） |
|
泰克 5 系列 MSO |
泰克 MSO/DPO5000B |
Keysight S 系列 |
LeCroy HDO6000A/HDO8000A |
Rohde & Schwarz RTO2000 |
Yokogawa DLM4000 系列 |
|
|---|---|---|---|---|---|---|
| 详细比较 | -- | -- | 速查资料 | 速查资料 | 速查资料 | 速查资料 |
| 带宽 | 350 MHz 至 2 GHz | 350 MHz 至 2 GHz | 500 MHz 至 8 GHz | 350 MHz 至 1 GHz | 600 MHz 至 6 GHz | 350 MHz，500 MHz |
| 可升级带宽 | 是 | 否 | 是 | 否 | 是 | 否 |
| 模拟通道 | 4、6 或 8 | 4 | 2 或 4 | 4 或 8 | 2 或 4 | 8 |
| 模拟采样率（所有通道） | 高达 6.25 GS/s | 高达 5 GS/s | 高达 10 GS/s | 高达 2.5 GS/s | 高达 10 GS/s | 2.5 GS/s |
| 标配记录长度（所有通道） | 62.5 M | 25 M | 50 M | 50 M | 50 M | 25 M |
| 集成任意波形/函数发生器 | 50 MHz（可选） | -- | -- | -- | 100 MHz（可选） | -- |
| 数字通道（MSO 系列） | 可达 64 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 8（标配）/ 24（选配） |
| ADC 分辨率 | 12 位 | 8 位 | 10 位 | 12 位 | 8 位 | 8 位 |
| 波形捕获率 | >500,000 波形/秒 | 250,000 波形/秒 | <1,100 波形/秒 | <700 波形/秒 | 1,000,000 波形/秒 | N/A |
| 操作系统 |
封闭式 Linux 开放式 Windows（选配） |
开放式 Windows | 开放式 Windows | 开放式 Windows | 开放式 Windows | 已关闭 |
| 标准探头 |
高达 1 GHz 无源 < 3.9 pF 负载 |
高达 1 GHz 无源 < 3.9 pF 负载 |
500 MHz Passive 9.5 pF loading |
500 MHz 无源 10 pF 负载 |
500 MHz 无源 10 pF 负载 |
500 MHz 10.5 pF 负载 |
| 标准保修 | 3 年 | 1 年 | 3 年 | 3 年 | 3 年 | ? |
